제품 설명
나선형 판형 열교환기는 일반적으로 분리형과 비분리형의 두 가지 유형으로 나뉩니다. 그 중 비분리형 구조는 상대적으로 단순하다. 즉, 나선형 채널의 양단이 모두 용접되어 비분리형이다.

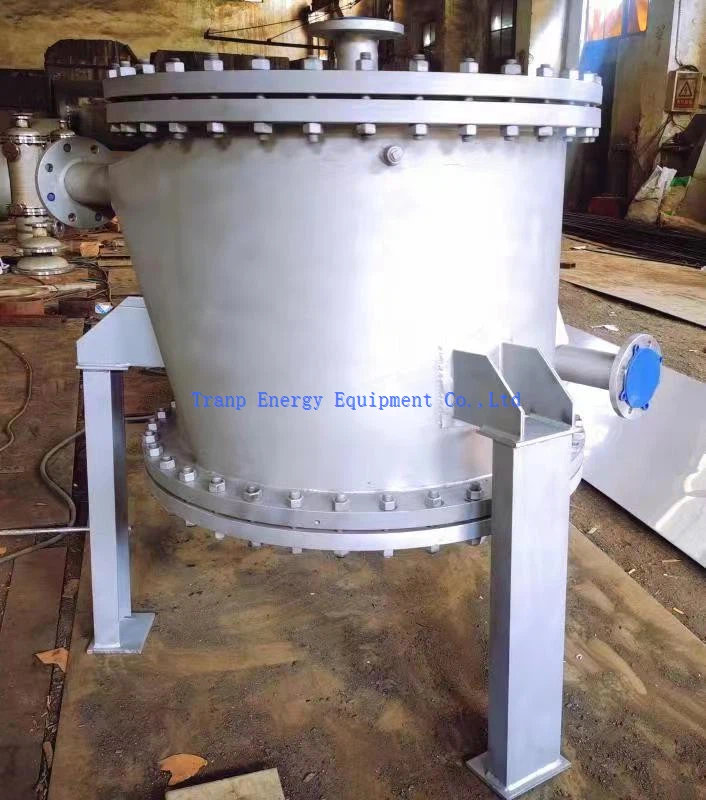

분리형 나선형 판형 열교환기와 비 분리형의 구조적 차이점은 나선형 채널의 두 끝이 용접되는 대신 밀봉된다는 것입니다. 다른 부분은 완전히 동일합니다. 밀봉 측면에서 일반적으로 평평한 덮개와 개스킷으로 밀봉됩니다. 또한 나선형 슬래브의 내압력을 향상시키기 위해 간격 기둥을 사용하여 슬래브를 지지합니다.
나선형 판형 열교환기의 구조적 성능
(1) 2개의 나선형 채널은 각각 2개의 금속판으로 감겨 있어 열 전달 매체가 완전히 역류로 흐를 수 있어 열 교환 효과를 크게 향상시킵니다. 매체의 온도차가 작더라도 열교환 효과에 영향을 미치지 않습니다.
(2) 열교환기 쉘의 연결 파이프는 일반적으로 접선 구조를 채택합니다. 이 경우 국부 저항이 적고 동시에 유속을 적절하게 증가시켜 열 전달 용량을 향상시킬 수 있기 때문입니다. 열교환 기.
(3) 하나의 나선형 판형 열교환기로 사용 요구 사항을 충족할 수 없는 경우 여러 장치를 동시에 사용할 수 있습니다. 조합 형태에 있어서는 직렬 또는 병렬로 조합할 수 있으나 장비 및 채널 간격이 일정해야 한다는 점에 유의해야 한다. 또한 하나의 채널은 병렬로 연결되고 하나의 채널은 직렬로 연결되는 혼합 조합이 될 수도 있습니다.
장점
조밀한 구조, 작은 부피 및 높은 열 전달 효율.
애플리케이션
석유, 화학 산업, 의학, 기계, 전력, 환경 보호 및 열 변환이 필요한 기타 산업.
